Какво представлява плосък прът Hastelloy B и как неговият производствен процес и характеристиките на размерите се различават от квадратния прът или плоча?

1. Какво представлява плосък прът Hastelloy B и как неговият производствен процес и характеристики на размерите се различават от квадратния прът или плоча?

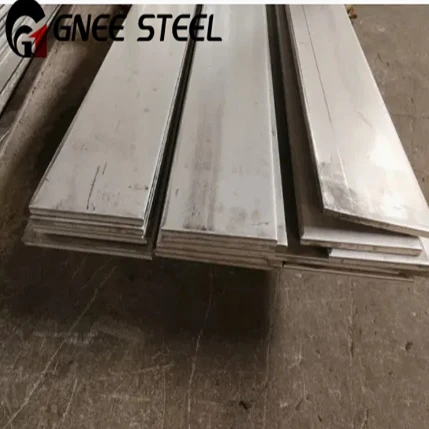

Плоска щанга Hastelloy B е дълъг, солиден кован продукт с правоъгълно напречно-сечение, характеризиращ се с ширина, по-голяма от дебелината (напр. 1/2" x 2", 3/4" x 4"). Произвежда се по ASTM B335 (Стандартна спецификация за пръти, пръти и тел от никел-молибденова сплав) и служи като междинна форма между пръти и плочи, оптимизирани за специфични приложения за производство и обработка.

Производствен процес:

Производството на плосък прът Hastelloy B следва последователност, подобна на квадратния прът, но с ясни разлики в процеса на валцуване:

Подготовка на заготовката: Излят слитък се обработва горещо (кова се или валцува) в правоъгълна заготовка с приблизителни размери.

Горещо валцуване (плоска мелница): Заготовката се нагрява отново и преминава през серия от хоризонтални и вертикални ролки в прътова мелница. Разстоянията между ролките се регулират постепенно, за да се постигнат крайните правоъгълни размери. За разлика от квадратната лента, където и двата размера са равни, плоската лента изисква прецизен контрол както на ширината (разпространението), така и на дебелината (намаляването).

Отгряване в разтвор: След горещо валцуване прътът се отгрява в разтвор при 2050 градуса F - 2150 градуса F (1120 градуса - 1175 градуса ) и бързо се охлажда с вода, за да се установи оптимална устойчива на корозия-микроструктура и да се възстанови пластичността.

Изправяне и изравняване на опън: Плоската лента често изисква специализирано оборудване за изправяне, включително ролкови изправящи устройства и изравняващи устройства за опън, за да се постигнат необходимите толеранси за плоскост и праволинейност, особено за по-големи дължини.

Кондициониране на ръбовете: Плоските ръбове на лентата могат да бъдат:

Както-навит: Естествен фрезов ръб с леко заобляне.

Нарязани: Нарязани на ширина от по-широка плоча (не е типично за истинска плоска лента).

Обработени/нарязани: Прецизно изрязани ръбове за критични приложения.

Разлики в размерите от други форми:

Плоският прът заема уникална ниша: той предлага диапазона на дебелината на прътовия материал със съотношение на ширина-към-дебелина, близко до това на плочата, което го прави идеален за компоненти, изискващи специфичен правоъгълен профил, без разходите за машинна обработка от по-голям квадратен прът или плоча.

---

2. Какви са основните приложения на плосък прът Hastelloy B в химическата и фармацевтичната промишленост?

Плоската шина Hastelloy B се определя, когато компонентите изискват правоъгълно напречно-сечение за структурна опора, уплътняващи повърхности или специфични геометрични ориентации. Неговата форма често намалява времето за обработка и загубата на материали в сравнение със започването с квадратна щанга или плоча.

Основни приложения:

Фланцов пръстен и подсилване на дюзата:

Плоският прът обикновено се използва за машинно приплъзване-на фланци, глухи фланци и подложки за подсилване на дюзи за съдове и тръбопроводни системи, работещи със солна киселина или други редуциращи среди. Правоъгълното напречно-сечение осигурява необходимата дебелина за задържане на налягането, като същевременно минимизира излишния материал, който би се нуждаел от машинна обработка, ако се започне от квадратен прът.

Компоненти на топлообменника:

Тръбни листове и прегради: За малки топлообменници плоският прът може да бъде обработен в тръбни листове (пробити за дупки в тръбите) и преградни пластини. Плоската, правоъгълна форма осигурява необходимата повърхност за оформление на тръбата, като същевременно поддържа прецизен контрол на дебелината.

Свързващи пръти и дистанционни елементи: Плоската греда се обработва машинно в дистанционни щанги и поддържащи конструкции, които поддържат геометрията на тръбния сноп.

Компоненти на помпата и клапана:

Сальникови плочи и уплътнителни шайби: При помпи и клапани, работещи с корозивни среди, плоският прът осигурява материал за обработка на салникови плочи, уплътнителни последователи и фенерни пръстени, които изискват плоски уплътнителни повърхности.

Износващи се плочи и облицовки: Плоската щанга се използва за производство на устойчиви-на износване обшивки и водещи релси в помпи и съдове, изложени на абразивни-корозивни суспензии.

Структурни опори в корозивни среди:

Вътрешни части на съда: Поддържащи решетки за каталитични легла, опори на тави и прегради за твърдост в реакторите и колоните често се изработват от плосък прът, заварен в рамки. Правоъгълната форма осигурява високо съотношение-към-тегло при огъване.

Усилващи елементи на резервоара: Външните усилващи пръстени и вътрешните прегради в резервоарите за съхранение се възползват от устойчивостта на корозия и структурната ефективност на плоския прът.

Инструменти и контроли:

Държачи за плочи с дюзи: Плоската щанга осигурява материала за обработка на държачи за плочи с дюзи и носители на елементи за поток, които изискват прецизна плоскост и стабилност на размерите.

Блокове за монтиране на сензори: Държачите на термогнезда, блоковете за инструменти за налягане и стойките за сондата на анализатора често се изработват от плосък прът, за да осигурят плоски монтажни повърхности и резбови връзки.

Компоненти на тръбопроводи и скрубери:

Фланцови пръти за свързване на канали, опорни релси за елиминатори на мъгла и усилващи елементи за големи корпуси на скрубери са произведени от плосък прът, като се използва неговата устойчивост на корозия в агресивни газови среди.

---

3. Какви предизвикателства при обработката и производството са уникални за плосък прът Hastelloy B и как магазините оптимизират процесите за успешно производство на компоненти?

Обработването на плосък прът от Hastelloy B представлява няколко предизвикателства, свързани с неговите-характеристики на втвърдяване при работа, правоъгълна геометрия и присъщи свойства на сплавта. Разбирането на тези предизвикателства е от съществено значение за ефективното и-рентабилно производство.

Уникални предизвикателства при обработката:

Ефекти на съотношението на страните: Плоската щанга има високо съотношение на ширина-към-дебелина, което може да причини вибрации и тракане по време на обработка, особено при обработка на широки повърхности или когато щангата не е подходящо поддържана.

Работно втвърдяване: Както при всички форми на Hastelloy B, плоският прът се втвърдява бързо. Леките срезове причиняват по-скоро триене, отколкото срязване, незабавно втвърдяват повърхността и затрудняват следващите минавания.

Остатъчни напрежения: Процесите на горещо валцуване и изправяне могат да оставят остатъчни напрежения в плоския прът. Когато материалът се отстранява по време на обработката, тези напрежения могат да се отпуснат, причинявайки изкривяване или деформиране на пръта, потенциално разрушавайки прецизните компоненти.

Генериране на топлина: Ниската топлопроводимост на сплавта означава, че топлината се концентрира в зоната на рязане, ускорявайки износването на инструмента и потенциално причинявайки промени в размерите поради термично разширение.

Ефекти на ръбовете: Обработката в близост до ръбовете на плоска щанга създава условия на прекъсване на рязане, които могат да причинят отчупване на инструмента и лошо покритие на повърхността.

Стратегии за оптимизация:

Работа и подкрепа:

Използвайте челюсти за менгеме или скоби, които осигуряват максимален контакт с плоските повърхности, за да минимизирате вибрациите.

За тънки плоски пръти обмислете използването на жертвени поддържащи материали или вакуумни патронници, за да предотвратите деформация по време на обработка.

Когато обработвате дълги пръти, използвайте стабилни опори или допълнителни опори, за да предотвратите дрънкане.

Стратегии за траектория на инструмента:

За челно фрезоване използвайте фрезоване с изкачване, за да намалите втвърдяването при работа и да подобрите повърхностното покритие.

Поддържайте постоянно натоварване на чипа чрез използване на адаптивни траектории на инструмента, които избягват внезапни промени в зацепването.

При шлицоване или профилиране помислете за трохоидално фрезоване, за да контролирате ъглите на зацепване и генерирането на топлина.

Облекчаване на стреса:

За прецизни компоненти, изискващи тесни толеранси, помислете за цикъл на облекчаване на напрежението (обикновено 1600 градуса F за 1-2 часа, бавно охлаждане) между грубата обработка и довършителните операции, за да се отпуснат остатъчните напрежения и да се минимизира изкривяването.

Параметри на рязане:

Използвайте агресивни скорости на подаване, за да режете под-втвърдения слой.

Поддържайте умерени скорости на рязане, за да контролирате генерирането на топлина.

Избягвайте задържане или триене във всяка точка от траекторията на инструмента.

Избор на инструмент:

Използвайте остри, положителни пластини с остри режещи ръбове.

Помислете за фрези с високо{0}}подаване за груби операции, за да увеличите максимално скоростта на отстраняване на метал, като същевременно контролирате силите на рязане.

Стратегия за охлаждащата течност:

Охлаждащата течност под високо-налягане през-шпиндела е много ефективна за евакуация на стружки и контрол на топлината.

Осигурете адекватно покритие на охлаждащата течност при наводняване за всички операции.

---

4. Какви спецификации и стандарти управляват доставката на плосък прът Hastelloy B и какви допълнителни изисквания трябва да имат предвид купувачите за критични приложения?

Плоската шина Hastelloy B се доставя съгласно специфични стандарти на ASTM, които определят химията, механичните свойства, термичната обработка и допустимите отклонения. Разбирането на тези стандарти и наличните допълнителни изисквания гарантира, че материалът отговаря на изискванията за приложение.

Управляващ стандарт:

ASTM B335 (Стандартна спецификация за пръти, пръти и тел от никел-молибденова сплав) е основният стандарт за доставка на плоски пръти. Тя обхваща:

Химия: UNS N10665 (Hastelloy B-2) с определени диапазони за Ni (баланс), Mo (26-30%), Fe (2% макс.), Cr (1% макс.), Co (1% макс.) и др.

Механични свойства: Минимална якост на опън (110 ksi / 760 MPa), граница на провлачване (51 ksi / 350 MPa) и удължение (40%).

Термична обработка: състояние на отгряване на разтвора (2050 градуса F минимум, бързо охлаждане).

Размери и допустими отклонения: Стандартни допустими отклонения за дебелина, ширина, праволинейност и дължина.

ASTM B335 Допустими отклонения на размерите за плоска лента (типично):

Допълнителни изисквания (посочват се от купувача):

За критични приложения купувачите трябва да посочат допълнителни изисквания извън базовото ниво на ASTM B335:

Ултразвуково изследване (ASTM E2375):

Защо: За проверка на вътрешната здравина и откриване на включвания, пукнатини или кухини, които биха могли да причинят повреда в машинно обработените компоненти.

Посочете: „Ултразвуково изследване по ASTM E2375, критерии за приемане ниво 1“ за най-висока цялост.

Изпитване за корозия (ASTM G28 Метод A):

Защо: За да проверите дали отгряването на разтвора е било ефективно и лентата е без вредни утайки.

Посочете: „Една проба на нагряване трябва да бъде тествана по ASTM G28 метод A. Скоростта на корозия не трябва да надвишава 0,5 mm/година.“

По-строги толеранси на размерите:

За приложения с прецизна обработка, посочете по-строги допуски, напр. „Дебелина: ±0,002", Ширина: ±0,005", Изправеност: 1/16" на 3 фута."

Състояние на повърхността:

Мариновано: Стандартна повърхност с отстраняване на котления камък.

Студено завършено (изтеглено или машинно): За подобрено покритие на повърхността и по-строги допуски.

Грунтовани ръбове: За приложения, изискващи прецизна геометрия на ръбовете.

Механично изпитване при повишени температури:

Ако компонентът ще работи при високи температури, посочете изпитване на опън при повишена температура съгласно ASTM E21.

Положителна идентификация на материала (PMI):

Посочете, че всяка лента трябва да бъде тествана за PMI, за да се провери качеството преди изпращане.

---

5. Какви дизайнерски предимства предлага плоският прът Hastelloy B пред други форми и как инженерите трябва да изберат оптималната форма за тяхното конкретно приложение?

Изборът на оптималната форма на Hastelloy B-независимо дали плосък прът, квадратен прът, плоча или кръгъл прът-изисква разбиране на дизайнерските предимства, които всяка форма предлага, и съпоставянето им с изискванията на приложението.

Предимства на дизайна на Flat Bar:

Ефективност на материала: Плоската лента осигурява почти-нетна форма за компоненти, изискващи правоъгълно напречно-сечение. Започването с плосък прът вместо квадратен прът или плоча може да намали времето за обработка с 30-50% и загубата на материал значително.

Съотношение-към-тегло: Правоъгълното напречно-сечение на плосък прът осигурява отлична якост на огъване в силната ос (когато е натоварено срещу широката повърхност), като същевременно минимизира използването на материал. Това е идеално за структурни опори и усилващи елементи.

Повърхностна площ за приставки: Широките повърхности на плоската греда осигуряват достатъчно площ за заваряване на приставки, пробиване на отвори за болтове или монтажни компоненти-предимства пред кръглата греда за структурни приложения.

Уплътняващи повърхности: Плоската щанга осигурява готови-плоски повърхности за поставяне на уплътнения, повърхности на фланци и монтажни интерфейси, намалявайки изискванията за машинна обработка в сравнение със започването с кръгла щанга.

Подреждане и опаковане: Плоските пръти се подреждат ефективно за съхранение, транспорт и управление на инвентара в сравнение с кръглите пръти.

Указания за избор: Коя форма да избера?

Съображения относно дизайна, специфични за плоската лента:

Ориентация на натоварванията: Когато проектирате с плоска греда, помислете за ориентацията на приложените натоварвания спрямо силната и слабата ос на огъване. Плоската щанга е значително по-твърда, когато е натоварена срещу широката повърхност (силна ос), отколкото срещу тесния ръб (слаба ос).

Радиуси на ъглите: Тъй като-навитата плоска лента обикновено има леко заоблени ъгли. Ако са необходими остри ъгли за уплътняване или прецизно прилягане, посочете машинно обработени ръбове или поръчайте „прецизна плоска шина“ с фрезовани ръбове.

Наличност на дължина: Плоската лента обикновено се предлага в стандартни дължини от 10-12 фута (3-4 метра). За по-дълги непрекъснати работи помислете за заваряване на няколко пръта или използване на плоча, нарязана на ширина.

Заварени изделия: Плоската лента е отлична за производство на рамки, опори и възли. Когато проектирате заварени изделия, вземете предвид достъпа за заваряване, изискванията за облекчаване на напрежението и потенциалното изкривяване.

Допустима обработка: Когато поръчвате плосък прът за обработка до окончателни размери, посочете размери на склад, които позволяват достатъчно материал за-почистващи проходи (обикновено 1/16" до 1/8" на повърхност), за да се отстранят всички обезвъглеродени слоеве или повърхностни несъвършенства.
