1. Докато често разговорно наричани "супер неръждаеми", какво коренно отличава Inconel 625 и 725 от неръждаеми стомани и защо те са класифицирани като никел - базирани на суперолои?
Терминът "супер неръждаема" е погрешно, използван неофициално за обозначаване на тяхното превъзходно представяне; Въпреки това, Inconl 625 (UNS N06625) и 725 (UNS N07725) са основни никел -, базирани на SuperAlloys, класификация с дълбоки последици за техните свойства и приложения.
Base Chemistry: True stainless steels are iron-based (Fe > 50%), with chromium (>10,5%) като основен легиращ елемент за устойчивост на корозия. За разлика от тях, и 625, и 725 са никел -, базирани на (Ni> 58% за 625, Ni> 55% за 725). Това високо съдържание на никел осигурява стабилна аустенитна матрица и е коренът на тяхната изключителна устойчивост на хлорид - индуцирано разрушаване на корозия на напрежението (SCC), основен режим на отказ на неръждаемите стомани в хлорид {- лагерна среда.
Механизъм за укрепване: Стандартните неръждаеми стомани (напр. 304, 316) се укрепват от студена работа. Inconel 625 се засилва чрез твърдия - ефект на втвърдяване на разтвора на молибден и ниобий в никела си - хром матрица. Inconel 725 е валежи -, втвърдени чрез топлинна обработка, която образува гама prime [ni₃ (al, ti)] и гама двойна основна фаза [ni₃ (nb)], като я дава сила почти двойно по -голяма от тази на 625.
Пълнене на производителността: Докато неръждаемите стомани са ограничени до умерени температури и корозивни услуги, никеловите сплави работят в изключително по -тежко царство. Те предлагат:
Екстремна устойчивост на корозия: Превъзходна устойчивост на копнеж, корозия на пукнатините и кисела среда, количествено определена чрез много високо ниво на устойчивост на устойчивост (Pren> 40 за 725).
Висока - Температурна сила: Запазване на значителна якост и устойчив на окисляване при температури, при които неръждаемите стомани ще омекнат и мащабират прекомерно.
Надеждност на киселата услуга: Притежават доказана, присъща устойчивост на напукване на сулфиден стрес (SSC) съгласно NACE MR0175/ISO 15156, което ги прави задължителни за производството на кисело масло и газ.
Наричайки ги „неръждаема“, намалява своите възможности; Те са еволюционни материали, предназначени за приложения, където неръждаемите стомани са напълно неадекватни.
2. В взискателния контекст на подводното производство на нефт и газ защо инженер ще определи по -скъпата тръба Inconsel 725 над по -често срещаната Inconel 625?
Изборът между 625 и 725 е изчислено решение въз основа на специфичния баланс на механичното натоварване и корозивната тежест, като пряко влияе върху дизайна и безопасността на системата.
Случаят за Inconel 625 (твърд - укрепен):
Силни страни: Отлична обща устойчивост на корозия, изключителна тъкан и заваряемост и добра якост до около 1200 градуса F (650 градуса).
Типична употреба: Идеални за поточни линии, облицовки и тръбопроводи, при които основната заплаха е корозия от кисела газ (H₂s), Co₂ и хлориди, но вътрешното налягане не е достатъчно екстремно, за да изисква много високата якост от 725. Често е по подразбиране, цена - ефективна CRA (устойчива на корозия сплав) за много корозивни задължения.
Случаят за Inconel 725 (валежи - втвърди):
Силни страни: Неговото първостепенно предимство е Ultra - висока якост. След стареенето, той постига якост на добив (~ 120 ksi / 825 MPa) приблизително два пъти по -голяма от тази на отгрята 625. Той поддържа тази сила при повишени температури и предлага подобни отлично устойчивост на корозия.
Типична употреба: Посочено за най -взискателните подводни приложения, при които присъстват както екстремна корозия, така и огромно налягане:
Високо - налягане/високо - Температура (HP/HT) Компоненти на кладенеца и коледно дърво: клапани, закачалки за тръби и критични конектори, които трябва да съдържат налягане на кладенеца, които могат да надвишат 15 000 psi.
Компоненти на дълбоководното щранг: Когато комбинацията от външно хидростатично налягане и вътрешното налягане на кладенеца създава огромни напрежения на обръча върху тръбата.
Дебели - съдове за налягане на стената: Използването на 725 позволява по -тънка дебелина на стената за същата оценка на налягането в сравнение с 625, предлагайки потенциални икономии на тегло - критичен фактор в дизайна на офшорната платформа.
Решението зависи от това: ако дизайнът е корозион -, доминира 625, често е достатъчен. Ако е налягане - доминиран или изисква най -високия възможен фактор за безопасност в корозивна среда, 725 е необходим.
3. Какви са първостепенните съображения и предизвикателства при заваряване и изработка на тръбни системи от тези две сплави?
Въпреки че и двете сплави са заветливи, те представляват различни предизвикателства, които изискват строг процедурен контрол, за да се запазят корозията и механичните си свойства.
Inconel 625 заваряване:
Процес: Заваряване с дъга на газови волфрами (GTAW/TIG) е предпочитано за кореновите проходи; GMAW/MIG и SMAW могат да се използват за попълване.
Метал за пълнене: ERNICRMO-3 (съвпадащ пълнител) е стандартен. Той е лесно достъпен и произвежда заваряване с устойчивост на корозия, подобно на основния метал.
Предизвикателства: Основните притеснения са предотвратяването на горещо напукване на заваръчния метал (чрез контролиране на елементи на примесите като S и P) и овладяване на чистотата, за да се предотврати замърсяването, което води до премахване.
Inconel 725 заваряване:
Процес: GTAW/TIG се препоръчва силно за своята точност.
Метал за пълнене: Това е критичен избор. За максимална устойчивост на корозия се използва Ernicrmo - 3 (625 пълнител). За максимална якост в заваряването трябва да се използва съвпадащ метал за пълнене 725, последван от пълна топлинна обработка след залепената топлинна обработка (PWHT).
Предизвикателства: Изискването за PWHT е най -значимото предизвикателство. Целият заварен компонент трябва да претърпи цикъл на отгряване и стареене на разтвора, за да разтвори вредните фази, образувани по време на заваряване и за развитие на здравината в заваръчната и топлината - засегнатата зона (HAZ). Това е сложен, скъп и често пазарува - само процес, който силно ограничава възможностите за производство на полета.
И за двете сплави, безупречна чистота, контролиран вход на топлина и използването на високи - газове за екраниране на чистота са не - договарящи се, за да се избегне въвеждането на дефекти.
4. Отвъд подводното нефт и газ, какви други тежки индустриални приложения изискват използването на 625 или 725 тръба?
Изключителните свойства на тези сплави ги правят критични в множество индустрии, които работят в границите на материалното представяне.
Химическа обработка: Използва се в тръби и реактори, боравещи с силно корозивни киселини (напр., Сярни, хидрохлорични), хлориди и други агресивни химикали при повишени температури и налягания, където неръждаемите стомани биха претърпели бързо копаене и повреда.
Генериране на електроенергия:
Системи за десулфуризация на димните газове (FGD): Обосноване на тръбопроводите с влажна сярна киселина пари и хлориди в скрубер.
Разширени ядрени системи: Потенциален кандидат за тръби в системите, които обработват корозивни охлаждащи охлаждания.
Морски и офшорни: тръби за охлаждане на морска вода, особено когато високите скорости на потока могат да причинят ерозия - корозия на по -малко устойчиви материали.
Рафиниране на нефт и газ: тръбопроводи надолу по веригата при хидрокраци и други единици, където е проблем с високата - температурна сярна корозия.
Аерокосмическо пространство: Въпреки че не обикновено в тръбна форма, сплавите се използват в компоненти на двигателя и въздушната рамка, изискващи висока якост - до - съотношения на теглото и устойчивост на корозия.

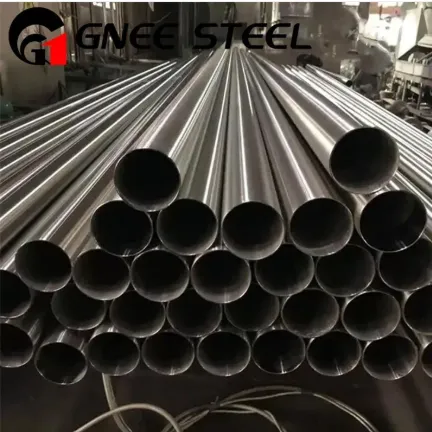

5. Как индустриалните стандарти и протоколите за осигуряване на качеството за тези „супер неръждаеми“ тръби се различават от тези за стандартните тръби от неръждаема стомана?
Стандартите и QA за тези високи - стойност, безопасност - критичните компоненти са експоненциално по -строги.
Материални стандарти: Те се управляват от специфични стандарти ASTM/ASME:
Inconel 625 тръба: ASTM B444 / ASME SB-444 (за безпроблемна тръба) и ASTM B705 / ASME SB-705 (за заварена тръба).
Inconel 725 тръба: ASTM B424 / ASME SB-424 (за плоча / лист, използван за приготвяне на тръба, често чрез търкаляне и заваряване).
NACE MR0175/ISO 15156 Съответствие: Това е задължителна квалификация за използване в кисело (H₂s -, съдържаща) нефтена и газова услуга. Химията и топлинната обработка на сплавта трябва да бъдат сертифицирани, за да попаднат в строгите граници на този стандарт.
Не - разрушително тестване (NDT): Изискванията са далеч по -строги . 100% автоматизирано ултразвуково тестване (UT) на тялото на тръбата е стандартно за откриване на всякакви вътрешни или външни несъвършенства. Тестването на багрила за проникване (PT) на всички заварки и рентгенографски тестове (RT) също са стандартни изисквания.
Сертифициране и проследяване: Всяка дължина на тръбата се предлага със сертифициране на съответствие и често доклад за тест на мелницата (MTR), който осигурява пълен химичен анализ и резултати от механични тестове (опън, твърдост, въздействие), извършени върху проби от тази топлина на материала. Необходима е пълна проследяване от суровата стопилка до крайния продукт.
Целият процес на производство и сертифициране е предназначен да осигури абсолютна увереност в целостта на компонент, при който провалът може да има катастрофални екологични, безопасни и икономически последици.
