ASTM B166 Сплав UNS N06600 Крепежни елементи
Видове крепежни елементи: крепежните елементи се предлагат в различни форми, включително шестоъгълни болтове, гайки, винтове, шпилки и шайби.
Стандарти за материали: ASTM B166 е стандартната спецификация за Inconel 600 (UNS N06600) прът, прът и тел.
Завършване: Скрепителните елементи могат да бъдат направени от горещо валцован или студено{1}}обработен материал, като студената обработка увеличава здравината.
Повърхностни покрития: Обичайните повърхностни покрития включват черно, ярко покритие, мариновани и полирани.
Като водещ доставчик и производител в Китай, GNEE Steel осигурява ценово-ефективни продукти от-сплави на базата на никел.
- Изпратете имейл:-ss@gneesteel.com
- Тел:+8615824687445
ASTM B166 Сплав UNS N06600 Крепежни елементиописание

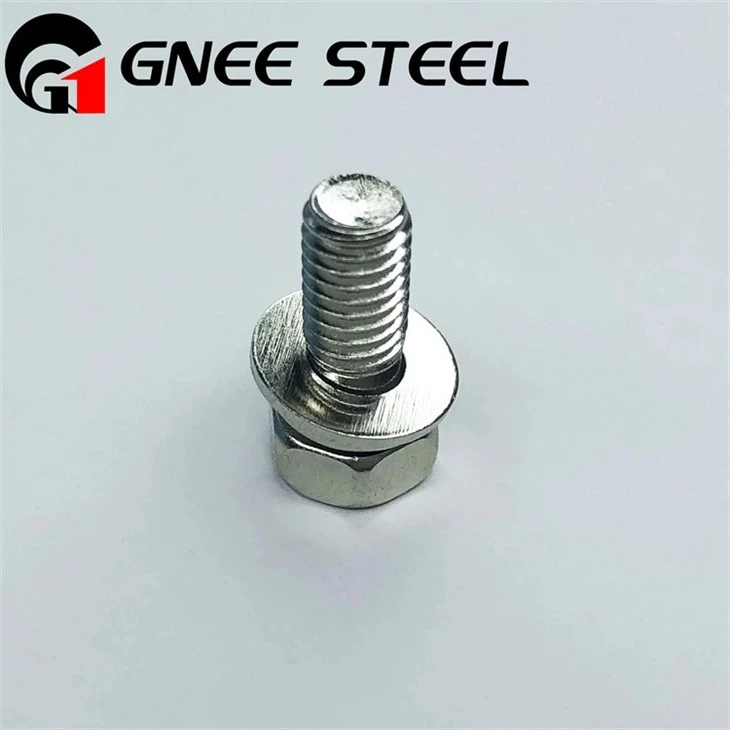

GNEE ASTM B166 сплав UNS N06600 крепежни елементи
Скрепителните елементи от сплав ASTM B166 UNS N06600 (Inconel 600) са високо{3}}производителни крепежни елементи от никелова-хромова сплав, известни със своята изключителна устойчивост на корозия, окисляване и висока-температура, което ги прави подходящи за използване в химическата, ядрената и космическата промишленост. Те не могат да се втвърдят чрез топлинна обработка, но могат да бъдат укрепени чрез студена обработка. Ключовите свойства включват силна устойчивост на корозионно напукване под напрежение в хлоридни среди и висока якост при температури до 1100 градуса (2000 градуса F).
Формат на спецификацията на крепежни елементи от сплав 600
| Спецификации | ASTM B 166 ASME SB 166 |
|---|---|
| Стандартен | DIN, ASTM, BS и всички международни стандарти |
| Дължина | 3 мм до 200 мм |
| Размер | M3 – M56|3/6″ до 2″|Персонализирани размери |
| Тип винт | Винт с резба Inconel 600, винт с шестостенна глава, винт с вътрешен ключ, винт с гнездо, глух нит, винт за бетон, винт с рамо, анкерен винт, винт за панел, машинен винт и др. |
| Видове болтове | Болтове с шестостенна глава Inconel 600, болтове с шестостенна глава, квадратни болтове, болтове с ухо, Т-образни болтове, U-образни болтове, болтове за изоставане, болтове с вдлъбнатина и др. |
| Видове шайби | Заключваща шайба Inconel 600, машинни шайби, звездовидни шайби, уплътнителна шайба, разделена шайба и др. |
| Видове шпилки | Inconel 600 шпилки с двоен край, резбовани щифтове, закрепващи пръти, закрепващи пръти и др. |
| Видове ядки | Съединителна гайка Inconel 600, гайка с шестостенна глава, крилчата гайка, квадратна гайка, гайка за панел, гайка T, гайка с жълъд, куполна гайка, гайка с ухо, контрагайка и др. |
Спецификация на тръбните фитинги от сплав Inconel 600
Химичен състав на крепежни елементи Inconel 600
| Степен | C | Мн | Si | Fe | S | Кр | Cu | Ni | |
| 600 | мин. | – | – | – | 6.0 | – | 14.0 | – | 72.0 |
| макс. | 0.15 | 1.0 | 0.5 | 10.0 | 0.015 | 17.0 | 0.5 | – | |
Механична якост на болта от сплав 600
| Степен | Якост на опън (MPa) мин | Граница на провлачване 0,2% Доказателство (MPa) мин | Удължение (% в 50 mm) мин | твърдост | |
| Rockwell B (HR B) макс | Бринел (HB) макс | ||||
| 600 | Psi – 95 000, MPa -655 | Psi – 45 000, MPa – 310 | 40 | – | – |
Физически свойства на крепежни елементи Inconel 600
| Плътност | g/cm3 | 8.8 |
|---|---|---|
| lb/in3 | 0.318 | |
| Диапазон на топене | степен F | 2370-2460 |
| степен | 1300-1350 | |
| Модул на еластичност, 103 ksi | напрежение | 26 |
| Компресия | 26 | |
| Усукване | 9.5 | |
| Коефициент на Поасон | 0.32 | |
| Температура на Кюри | степен F | 70-120 |
| степен | 21-4 | |
Устойчивост на крепежни елементи от сплав 600
| Степен | Наддаване на тегло, mg/cm2 | |
|---|---|---|
| 1095 градуса | 925 градуса | |
| Крепежни елементи Inconel 600 | 12.30 | 2.66 |
График с размери на UNS N06600 шпилка
| Диаметър на болтовете | D | F | C | H | |||||
| Диаметър на тялото | Ширина на плоскости | Ширина в ъглите | Височина | ||||||
| Макс | Основен | Макс | Мин | Макс | Мин | Основен | Макс | Мин | |
| 1/2 | 0.515 | 7/8 | 0.875 | 0.850 | 1.010 | 0.969 | 11/32 | 0.364 | 0.302 |
| 5/8 | 0.642 | 1-1/16 | 1.062 | 1.031 | 1.227 | 1.175 | 27/64 | 0.444 | 0.378 |
| 3/4 | 0.768 | 1-1/4 | 1.250 | 1.212 | 1.443 | 1.383 | 1/2 | 0.524 | 0.455 |
| 7/8 | 0.895 | 1-7/16 | 1.438 | 1.394 | 1.660 | 1.589 | 37/64 | 0.604 | 0.531 |
| 1 | 1.022 | 1-5/8 | 1.625 | 1.575 | 1.876 | 1.796 | 43/64 | 0.700 | 0.591 |
| 1-1/8 | 1.149 | 1-13/16 | 1.812 | 1.756 | 2.093 | 2.002 | 3/4 | 0.780 | 0.658 |
| 1-1/4 | 1.277 | 2 | 2.00 | 1.938 | 2.309 | 2.209 | 27/32 | 0.876 | 0.749 |
| 1-3/8 | 1.404 | 2-3/16 | 2.188 | 2.119 | 2.526 | 2.416 | 29/32 | 0.940 | 0.810 |
| 1-1/2 | 1.531 | 2-3/8 | 2.375 | 2.300 | 2.742 | 2.622 | 1 | 1.036 | 0.902 |
| 1-3/4 | 1.785 | 2-3/4 | 2.750 | 2.662 | 3.175 | 3.035 | 1-5/32 | 1.196 | 1.054 |
| 2 | 2.039 | 3-1/8 | 3.125 | 3.025 | 3.608 | 3.449 | 1-11/32 | 1.388 | 1.175 |
| 2-1/4 | 2.305 | 3-1/2 | 3.500 | 3.388 | 4.041 | 3.862 | 1-1/2 | 1.548 | 1.327 |
| 2-1/2 | 2.559 | 3-7/8 | 3.875 | 3.750 | 4.474 | 4.275 | 1-21/32 | 1.708 | 1.479 |
Налични типове крепежни елементи от сплав Inconel 600
Болт
Шестостенни болтове Inconel 600
Инконел 600 тежки шестостенни болтове
Инконел сплав 600 J-болтове
UNS N06600 Болтове с халки
Болтове с квадратна глава 600 от никелова сплав
Инконелови каретни болтове
Шестостенни болтове Inconel 600
ASTM B166 Инконел 600 фланцови болтове
ASME SB166 Инконел сплав 600 структурни болтове
гайка
Шестоъгълни гайки Inconel 600
Тежки шестоъгълни гайки от сплав Inconel 600
Контрагайки от сплав Inconel 600
UNS N06600 найлонови контрагайки
600 гайки от никелова сплав
Квадратни гайки от сплав Inconel
Inconel 600 жълъдови ядки
ASTM B166 Inconel 600 шестоъгълни контрагайки
ASME SB166 Inconel сплав 600 жълъдови ядки
Шайба
Плоски шайби Inconel 600
Шайби за калници Inconel 600
Разделителни шайби Inconel 600
UNS N06600 заключващи шайби
600 пружинни шайби от никелова сплав
Конични шайби от инконел
Inconel 600 звездовидни шайби
ASTM B166 Inconel 600 плоски шайби
ASME SB166 Inconel 600 квадратни шайби
Винт
Винтове с вътрешен шестостен Inconel 600
Винтове за палуба от сплав Inconel 600
Винтове с плоска глава от сплав Inconel 600
UNS N06600 винтове с шестостенна глава със задна глава
Машинни винтове от никелова сплав 600
Анкерни винтове от сплав Inconel
Самопробивни винтове Inconel 600
ASTM B166 Inconel 600 винтове с пълна резба
ASME SB166 Винтове за бетон от сплав Inconel 600
шпилка
Инконел 600 болтове с пълна резба
600 Инконел сплав болтове с пълна резба
Заострени крайни шпилкови болтове от сплав Inconel 600
UNS N06600 шпилкови болтове
600 болтове с намалена шийка от сплав
Болтове с фланци от никелова сплав 600
Скосени шпилкови болтове от сплав Inconel
Инконел 600 болтове с резба
ASTM B166 Инконел 600 шпилкови болтове
Анкерен болт
Анкерен болт Inconel 600 (тип клин)
Анкерен болт от сплав Inconel 600 (тип втулка)
Анкерен болт от сплав Inconel 600
Анкерен болт от сплав 600
Анкерен болт от никелова сплав 600
Анкерен болт от сплав Inconel
Анкерен болт Inconel 600
ASTM B166 анкерен болт Inconel 600
Анкерен болт от сплав ASME SB166 Inconel 600
Таблица на теглото на крепежни елементи от никелова сплав 600
| ДИАМЕТРИ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ДЪЛЖИНИ | #2 | #3 | #4 | #5 | #6 | #8 | #10 | #12 | 1/4″ | 5/16″ | 3/8″ |
| 3/8 | 0.70 | 0.90 | 1.30 | 1.7 | 2.1 | 3.4 | 5.0 | 6.5 | 9.8 | 17.7 | 29.2 |
| 7/16 | 0.80 | 1.00 | 1.50 | 1.9 | 2.2 | 3.6 | 5.4 | 6.9 | 10.4 | 18.8 | 30.7 |
| 1/2 | 0.80 | 1.10 | 1.60 | 2.0 | 2.4 | 3.9 | 5.8 | 7.4 | 11.1 | 19.8 | 32.2 |
| 9/16 | 0.90 | 1.20 | 1.70 | 2.2 | 2.6 | 4.2 | 6.2 | 7.8 | 11.7 | 20.9 | 33.6 |
| 5/8 | 1.00 | 1.30 | 1.80 | 2.3 | 2.8 | 4.5 | 6.6 | 8.3 | 12.4 | 21.9 | 35.1 |
| 2-1/4″ | 2.60 | 3.60 | 5.00 | 6.7 | 7.6 | 11.8 | 16.6 | 20.1 | 28.8 | 19.0 | 73.5 |
| 3/4 | 1.10 | 1.50 | 2.10 | 2.6 | 3.2 | 5.0 | 7.3 | 9.2 | 13.6 | 24.0 | 38.0 |
| 7/8 | 1.30 | 1.70 | 2.30 | 3.0 | 3.5 | 5.6 | 8.1 | 10.1 | 14.9 | 26.1 | 41.0 |
| 1″ | 1.40 | 1.90 | 2.50 | 3.4 | 3.9 | 6.2 | 8.9 | 11.0 | 16.1 | 28.8 | 44.0 |
| 1-1/8″ | 1.50 | 2.00 | 2.80 | 3.8 | 4.3 | 6.7 | 9.6 | 11.9 | 17.4 | 30.2 | 47.0 |
| 1-1/4″ | 1.60 | 2.20 | 3.00 | 4.1 | 4.6 | 7.3 | 10.4 | 12.8 | 18.7 | 32.3 | 49.8 |
| 1-1/2″ | 1.80 | 2.50 | 3.50 | 4.7 | 5.3 | 8.3 | 11.9 | 14.7 | 21.2 | 36.5 | 55.8 |
| 1-3/4″ | 2.10 | 2.90 | 4.00 | 5.3 | 6.1 | 9.4 | 13.5 | 16.5 | 23.7 | 40.7 | 61.7 |
| 2″ | 2.40 | 3.30 | 4.50 | 6.0 | 6.8 | 10.6 | 15.0 | 18.3 | 26.2 | 44.8 | 67.6 |
| 1/8 | 0.40 | 0.55 | 0.70 | 1.1 | 1.4 | - | - | - | - | - | - |
| 3/16 | 0.50 | 0.70 | 0.90 | 1.2 | 1.5 | 2.5 | 3.9 | - | - | - | - |
| 1/4 | 0.60 | 0.80 | 1.00 | 1.4 | 1.7 | 2.8 | 4.3 | 5.6 | 8.5 | - | - |
| 5/16 | 0.60 | 0.90 | 1.20 | 1.5 | 1.9 | 3.1 | 4.6 | 6.1 | 9.1 | 16.7 | - |
| 2-1/2″ | 2.80 | 3.90 | 5.50 | 7.3 | 8.3 | 12.9 | 18.1 | 22.0 | 31.3 | 53.2 | 79.5 |
| 2-3/4″ | 3.10 | 4.30 | 6.00 | 7.9 | 9.1 | 13.9 | 19.7 | 23.8 | 33.9 | 57.3 | 85.3 |
Размери на винта с вътрешен шестоъгълник Inconel 600
| Номинален размер | Стъпка на резбата | Диаметър на тялото и височина на главата | Размер на шестостенна гнездо | Soc. дължина | Диаметър на главата | ||
|---|---|---|---|---|---|---|---|
| - | - | Макс | Мин | - | Макс | Мин | |
| - | - | D /H | J | K | A | ||
| M3 | 0.5 | 3.00 | 2.86 | 2.50 | 1.3 | 5.50 | 5.20 |
| M4 | 0.70 | 4.00 | 3.82 | 3.00 | 2.00 | 7.00 | 6.64 |
| M5 | 0.8 | 5.00 | 4.82 | 4.00 | 2.70 | 8.50 | 8.14 |
| M6 | 1.0 | 6.00 | 5.82 | 5.00 | 3.30 | 10.00 | 9.64 |
| M8 | 1.25 | 8.00 | 7.78 | 6.00 | 4.3 | 13.00 | 12.57 |
| M10 | 1.5 | 10.00 | 9.78 | 8.00 | 5.50 | 16.00 | 15.57 |
| M12 | 1.75 | 12.00 | 11.73 | 10.00 | 6.60 | 18.00 | 17.57 |
| M16 | 2.0 | 16.00 | 15.73 | 14.00 | 8.80 | 24.00 | 23.48 |
| M20 | 2.5 | 20.00 | 19.67 | 17.00 | 10.70 | 30.00 | 29.48 |
| M24 | 3.0 | 24.00 | 23.67 | 19.00 | 12.90 | 36.00 | 35.38 |
Размери на шайбата Alloy 600
| Размер на болта | SAE | USS | ||||
|---|---|---|---|---|---|---|
| OD (инча) | ID (в) | Дебелина | OD (инча) | ID (в) | Дебелина | |
| 1 | 2.000 | 1.062 | .108/.160 | 2.500 | 1.062 | .136/.192 |
| 1 1/8 | 2.250 | 1.250 | .108/.160 | 2.750 | 1.250 | .136/.192 |
| 1 1/4 | 2.500 | 1.375 | .136/.192 | 3.000 | 1.375 | .136/.192 |
| 1 3/8 | 2.750 | 1.500 | .136/.213 | 3.250 | 1.500 | .153/.213 |
| 1 1/2 | 3.000 | 1.625 | .153/.213 | 3.500 | 1.625 | .153/.213 |
| 3/8 | 0.812 | 0.406 | .051/.080 | 1.000 | 0.438 | .064/.104 |
| 7/16 | 0.922 | 0.469 | .051/.080 | 1.250 | 0.500 | .064/.104 |
| 1/2 | 1.062 | 0.531 | .074/.121 | 1.375 | 0.562 | .086/.132 |
| 9/16 | 1.156 | 0.594 | .074/.121 | 1.469 | 0.625 | .086/.132 |
| 5/8 | 1.312 | 0.656 | .074/.121 | 1.750 | 0.688 | .108/.160 |
| 3/4 | 1.469 | 0.812 | .108/.160 | 2.000 | 0.812 | .122/.177 |
| 1/8 (#6) | 0.375 | 0.156 | .036/.065 | - | - | - |
| 5/32 (#8) | 0.438 | 0.188 | .036/.065 | - | - | - |
| 3/16 (#10) | 0.500 | 0.220 | .036/.065 | 0.560 | 0.250 | .036/.065 |
| 7/32 (#12) | 0.562 | 0.250 | .051/.080 | - | - | - |
| 1/4 (#14) | 0.625 | 0.281 | .051/.080 | 0.734 | 0.312 | .051/.080 |
| 5/16 | 0.688 | 0.344 | .051/.080 | 0.875 | 0.375 | .064/.104 |
| 7/8 | 1.750 | 0.938 | .108/.160 | 2.250 | 0.938 | .136/.192 |
Размери на шестостенна гайка от инконел сплав 600
| Номинален размер | G | F | H | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Ширина в ъглите | Ширина на плоскости | Дебелина | |||||||
| Макс | Мин | Основен | Макс | Мин | Основен | Макс | Мин | ||
| 1/4 | .2500 | .505 | .488 | 7/16 | .438 | .428 | 7/32 | .226 | .212 |
| 5/16 | .3125 | .577 | .557 | 1/2 | .500 | .489 | 17/64 | .273 | .258 |
| 7/8 | .8750 | 1.516 | 1.447 | 1-5/16 | 1.312 | 1.269 | 3/4 | .776 | .724 |
| 1 | 1.0000 | 1.732 | 1.653 | 1-1/2 | 1.500 | 1.450 | 55/64 | .887 | .831 |
| 1-1/8 | 1.1250 | 1.949 | 1.859 | 1-11/16 | 1.688 | 1.631 | 31/32 | .999 | .939 |
| 1-3/8 | 1.3750 | 2.382 | 2.273 | 2-1/16 | 2.062 | 1.994 | 1-11/64 | 1.206 | 1.138 |
| 1-1/2 | 1.500 | 2.598 | 2.480 | 2-1/4 | 2.250 | 2.175 | 1-9/32 | 1.ASTM A194 GR. 8 | 1.245 |
| 1-5/8 | 1.6250 | 2.815 | 2.686 | 2-7/16 | 2.438 | 2.356 | 1-25/64 | 1.429 | 1.353 |
| 1-3/4 | 1.7500 | 3.031 | 2.893 | 2-5/8 | 2.625 | 2.538 | 1-1/2 | 1.540 | 1.460 |
| 2 | 2.0000 | 3.464 | 3.306 | 3 | 3.000 | 2.900 | 1-23/32 | 1.763 | 1.675 |
| 3/8 | .3750 | .650 | .628 | 9/16 | .562 | .551 | 21/64 | .337 | .479 |
| 7/16 | .4375 | .794 | .768 | 11/16 | .688 | .675 | 3/8 | .385 | .365 |
| 1/2 | .5000 | .866 | .840 | 3/4 | .750 | .736 | 7/16 | .448 | .427 |
| 9/16 | .5625 | 1.010 | .982 | 7/8 | .875 | .861 | 31/64 | .496 | .473 |
| 5/8 | .6250 | 1.083 | 1.051 | 15/16 | .938 | .922 | 35/64 | .559 | .535 |
| 3/4 | .7500 | 1.299 | 1.240 | 1-1/8 | 1.125 | 1.088 | 41/64 | .665 | .617 |
| 2-1/4 | 2.2500 | 3.897 | 3.719 | 3-3/8 | 3.375 | 3.263 | 1-15/16 | 1.986 | 1.890 |
| 2-1/2 | 2.5000 | 4.330 | 4.133 | 3-3/4 | 3.750 | 3.625 | 2-5/32 | 2.209 | 2.105 |
| 2-3/4 | 2.7500 | 4.763 | 4.546 | 4-1/8 | 4.125 | 3.988 | 2-3/8 | 2.431 | 2.319 |
Относно Gnee Steel
Gnee Steel е специализирана в производството и продажбата на различни никел-сплави, включително никел 201, никел 202, хастелой C-276, хастелой C-22, хастелой B, хастелой С-4, инконел сплав 600, инконел 625, инконел 718, инконел X-750, Incoloy Alloy 800, Incoloy 800H/HT, Incoloy 825, Monel Alloy 400, Monel K500 и високотемпературни сплави. Продуктите на Gnee Steel се използват широко в аерокосмическата, химическата, електрическата, автомобилната и ядрената енергетика. Ние също така предлагаме персонализирани решения за сплави, съобразени с нуждите на клиента. За запитвания за цени на сплави или персонализирани решения за сплави, моля, свържете се с нас за оферта на адресss@gneesteel.com.
